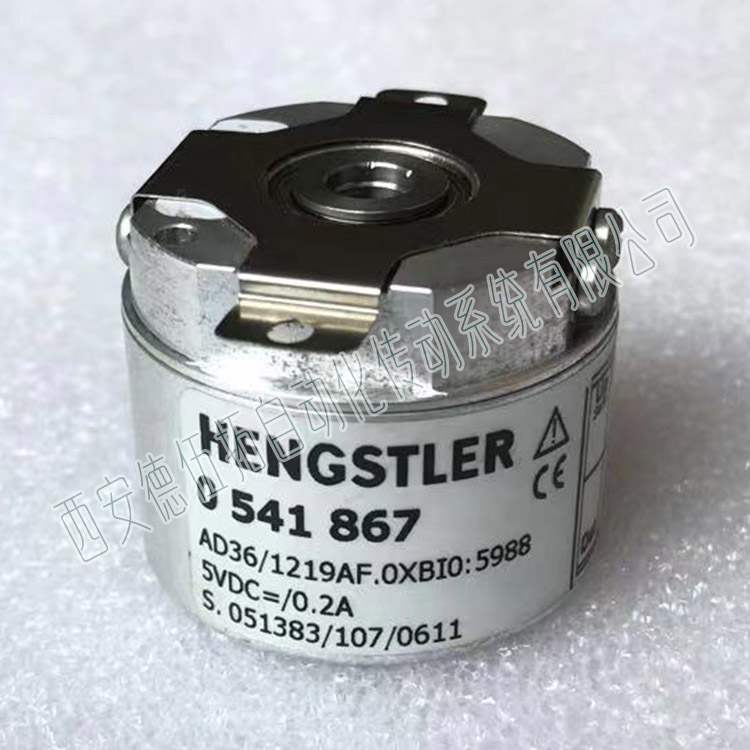

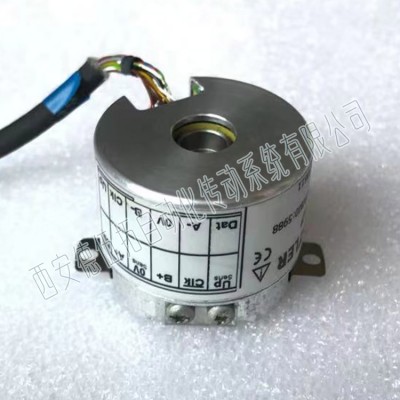

Hengstler亨士乐AD36/1219AF.0XBI0:5988电机反馈编码器

产品名称：电机反馈编码器
型号：AD36/1219AF.0XBI0:5988
品牌：Hengstler 亨士乐
代理商：西安德伍拓自动化传动系统有限公司

Hengstler亨士乐AD36/1219AF.0XBI0:5988电机反馈编码器|德国Hengstler(亨士乐)
紧凑的外形可与尺寸15的旋转变压器兼容
高达22位的单圈分辨率和12位的多圈位置信息
1Vp-p正弦波可选，可与过去的控制器兼容
反馈系统光电编码器AD36专为尺寸紧凑的伺服电机设计

编码器主要用来反馈拍打门的位置信号，而且对于试图用外力强行推开通过等误动作进行检测判断并将信号反馈给报警系统，由于拍打系统的整体空间有限，这就要求能实现功能需求的前提下，机械结构越紧凑越好，AD36系列编码器小巧的外形和高精度的特性就成为该系统的优质选择。

Hengstler亨士乐AD36/1219AF.0XBI0:5988电机反馈编码器应用真正齿轮多圈光学传感技术，直径为36mm。独特的贯通空心轴使安装与1.5"旋转变压器相兼容。机械设计包括两个滚珠轴承和一个弹性的力矩支撑。
AD36与ACURO-DRIVE互补，适合用在小框架BLDC伺服电机。

全数字式控制回路
新的全数字OptoAsic技术能使其向真正的数字驱动系统转变。传统的型编码器仍有模拟正弦波信号，用来反馈位置数据。然而，AD36提供BiSS接口上的19位(单圈)和12位全数字位置数据，可变的时钟频率可达10MHz。BiSS是市场上现有的唯一开放高速双向传感器接口。通过SSI接口和每转2048正弦-余弦周期，实现与大多数现有驱动的向后兼容。

内置诊断系统
AD36的内置诊断系统控制和调节内部信号。通过对任何系统错误和老化影响的预警，防止其影响编码器的功能，并获得z长的电机正常运行时间。代码的似真性检查保证了输出数据总是表示真实的位置。并且工作温度能够被测量并以8位的分辨率被读出。如果超出或者低于设定的极限值，警告的报警位可以指示出来。
AD36电机反馈光电编码器产品规格
外径：1.48"(37.5mm)
轴径或孔径：8mm
脉冲数或分辨率：SSI:13位，BiSS:19位（单圈）
防护等级：IP40
z高转速：12,000 RPM

Hengstler亨士乐AD36/1219AF.0XBI0:5988电机反馈编码器电气特性
供电电压：DC 5V -5%/+10%或 DC 10~30V
单圈分辨率：SSI：13 位；BiSS：19 位

AD36电机反馈光电编码器机械特性
外壳直径：37.5mm (1.48”)
轴/法兰/外壳材料：不锈钢/铝/塑料
轴径：8mm 实心轴

AD36电机反馈光电编码器环境特性
工作温度：-40°~+120°C

了解更多Hengstler亨士乐AD36/1219AF.0XBI0:5988电机反馈编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。
