西安德伍拓自动化传动系统有限公司

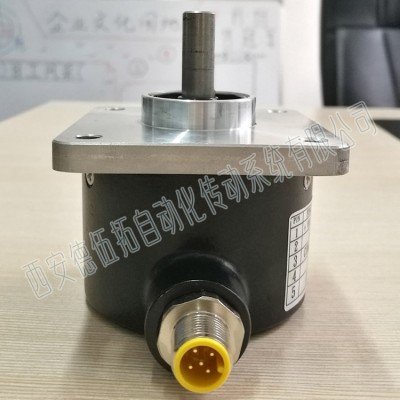

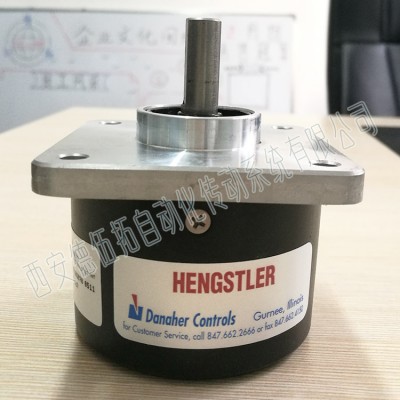

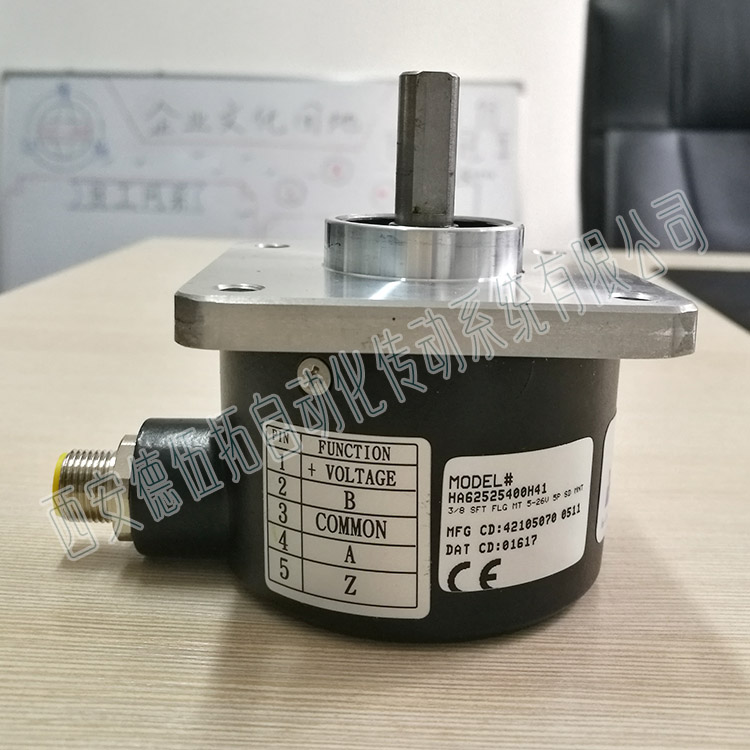

HA62525400H41增量编码器亨士乐HENGSTLER

产品名称：增量编码器
型号：HA62525400H41
品牌：亨士乐 HENGSTLER
代理商：西安德伍拓自动化传动系统有限公司

HENGSTLER亨士乐HA62525400H41增量式编码器的特点
极可靠的编码器，尺寸 25 (2.5")
完善的电气保护和噪声免疫
环境密封达到 NEMA4/IP66

HENGSTLER亨士乐HA62525400H41增量式编码器技术数据（机械）
轴负载：（从编码器面 0.25" 的位置）径向 35 磅，轴向 40 磅
轴速：z大 5,000 RPM
启动转矩：（z大在 25℃） HA525 1.0 oz-in，HA625 2.5 oz.-in
转动惯量：3.0x10-4 oz-in-sec2
标准：0 ~ +70℃，扩展的 -40 ~ +85℃
存储温度：-40 ~ +90℃
冲击：50 G 持续 11 毫秒
振动：20 G 时 5 到 2000 Hz
湿度：98% 无冷凝
HA525 NEMA12/IP54（防尘，防水）
HA625 NEMA4/IP66（防尘，彻底冲洗）

HENGSTLER亨士乐HA62525400H41增量式编码器技术数据（电气）
编码方式：增量型
分辨率：1 到 2540PPR（脉冲 / 转）
精度：（z差的情况从任何边沿到任何其他边沿）±2.5 arcmin.
格式：具有可选零位信号 (Z) 和双相输出的正交双通道 (AB)
相位敏感度：从编码器的轴端看，CW 或 CCW 轴旋转的 A 超前 B；
正交相位：90o±22.5o 电气角度
对称性：180o±18o 电气角度
指标：180o±18o 电气角度（B 低电平选通）
波形：负载电容 1000pf 下，方波上升沿和下降沿小于 1µs
输入功耗：z大 80 mA 时，z小 4.5 VDC，z大 26 VDC，不包括输出负载
输出
  7273 集电极开路 z大 30 VDC，z大漏电流 40 mA
  7272 推挽式和差动线
  路驱动器
  40 mA 漏或源电流
  4469 差动线路驱动器 100mA 漏或源电流
响应频率：z小 100 kHz
电气保护：过电压、反向电压和输出短路保护噪声抗扰度经过，EN50082-2（重工业）的静电放电、射频干扰、电快速瞬，变脉冲群以及传导和电磁干扰测试
匹配的连接器：7 引脚，型号 MS3106A-16S-1S (MCN-N5)
  10 引脚，型号 MS3106A-18-1S (MCN-N6)
  5 引脚，型号 M12 具有连接器的电缆可用
  8 引脚，型号 M12 具有连接器的电缆可用

HENGSTLER亨士乐HA62525400H41增量式编码器线缆配置
PVC 线套，额定 105℃，全部金属薄片屏蔽；3 根双绞线 26 AWG（输出信号），加 2 根双绞线 24 AWG（输入电源）
注意：线缆颜色代码被引用到这些用于指定带预制线缆的型号。本目录的编码器附件中描述的连接器 / 线缆和这里提供的颜色代码信息仅供参考。

了解更多HENGSTLER亨士乐HA62525400H41增量式编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。
